玻璃钢电缆支架

首页>公司产品 > 玻璃钢SMC&BMC制品

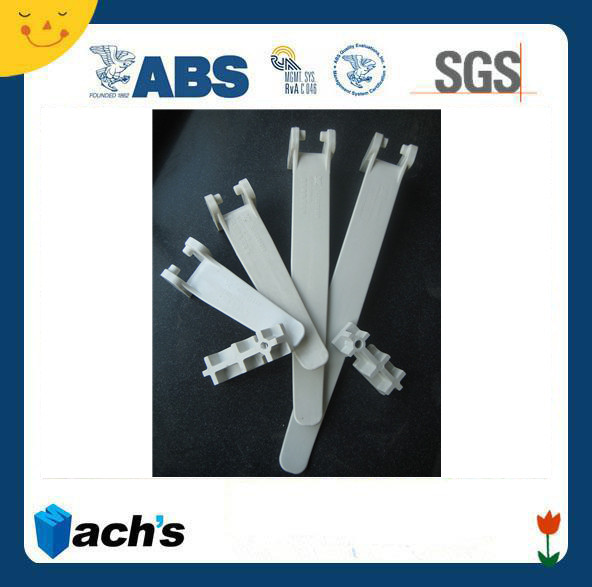

玻璃钢电缆支架

YLZ型玻璃钢电缆支架是以阻燃SMC玻璃钢为原料,采用模压成型方法制作。整个电缆支架制造精度高,并实现整个电缆支架具备结构合理、外形美观、具有耐腐蚀、阻燃、抗冲击性强、使用寿命长等优点。复合材料电缆支架的优点:玻璃钢(也称玻璃纤维增强塑料,国际公认的缩写符号为GFRP或FRP)是一种品种繁多,性能各别用途广泛的复合材料。它是由合成树脂和玻璃纤维经复合工艺,制作而成的一种功能型的新型...

YLZ型玻璃钢电缆支架是以阻燃SMC玻璃钢为原料,采用模压成型方法制作。整个电缆支架制造精度高,并实现整个电缆支架具备结构合理、外形美观、具有耐腐蚀、阻燃、抗冲击性强、使用寿命长等优点。

复合材料电缆支架的优点:

玻璃钢(也称玻璃纤维增强塑料,国际公认的缩写符号为GFRP或FRP)是一种品种繁多,性能各别用途广泛的复合材料。它是由合成树脂和玻璃纤维经复合工艺,制作而成的一种功能型的新型材料。

玻璃钢材料,具有重量轻,比强度高,耐腐蚀,电绝缘性能好,传热慢,热绝缘性好,耐瞬时超高温性能好,以及容易着色,能透过电磁波等特性。与常用的金属材料相比,它还具有如下的特点:

由于玻璃钢产品,可以根据不同的使用环境及特殊的性能要求,自行设计复合制作而成,因此只要选择适宜的原材料品种,可以满足各种不同用途对于产品使用时的性能要求。因此,玻璃钢材料是一种具有可设计性的材料品种。

玻璃钢产品,制作成型时的一次性,更是区别于金属材料的另一个显著的特点。只要根据产品的设计,选择合适的原材料铺设方法和排列程序,就可以将玻璃钢材料和结构一次性地完成,避免了金属材料通常所需要的二次加工,从而可以大大降低产品的物质消耗,减少了人力和物力的浪费。

玻璃钢材料,还是一种节能型材料。若采用手工糊制的方法,其成型时的温度一般在室温下,或者在100℃以下进行,因此它的成型

制作能耗很低。即使对于那些采用机械的成型工艺方法,例如模压、缠绕、注射、RTM、喷射、挤拉等成型方法,由于其成型温度远低于金属材料,及其他的非金属材料,因此其成型能耗可以大幅度降低。

综上所述,与传统的金属材料及非金属材料相比,玻璃钢材料及其制品,具有强度高,性能好,节约能源,产品设计自由度大,以及产品使用适应性广等特点。因此,在一定意义上说,玻璃钢材料是一种应用范围极广,开发前景极大的材料品种之一。

生产工艺

目前,国内外SMC模塑料是采用SMC专用生产设备一次加工成型。主要生产工艺如下:



树脂


固化剂


增稠剂


填料


低收缩剂


其它





树脂糊制备


PE薄膜



粗纱


切割


沉降


浸渍


收卷


稠化


包装





SMC生产机组





技术参数

序号

项  目

单位

指  标

1

承载重量

kg

240

2

阻燃性能(垂直法)

FV—0级

3

吸水性

g/m2

40

4

耐酸碱后承载重量

kg

220

5

落锤冲击试验

9/10通过

6

耐腐蚀性能

g/m2

≤1.5

复合材料电缆支架的结构设计

电缆支架不仅要承受向下的电缆的重量,而且需要克服拖拉电缆时对支架的破坏。通过分析,我们认为将支架设计成分体结构较为理想,示意如下:

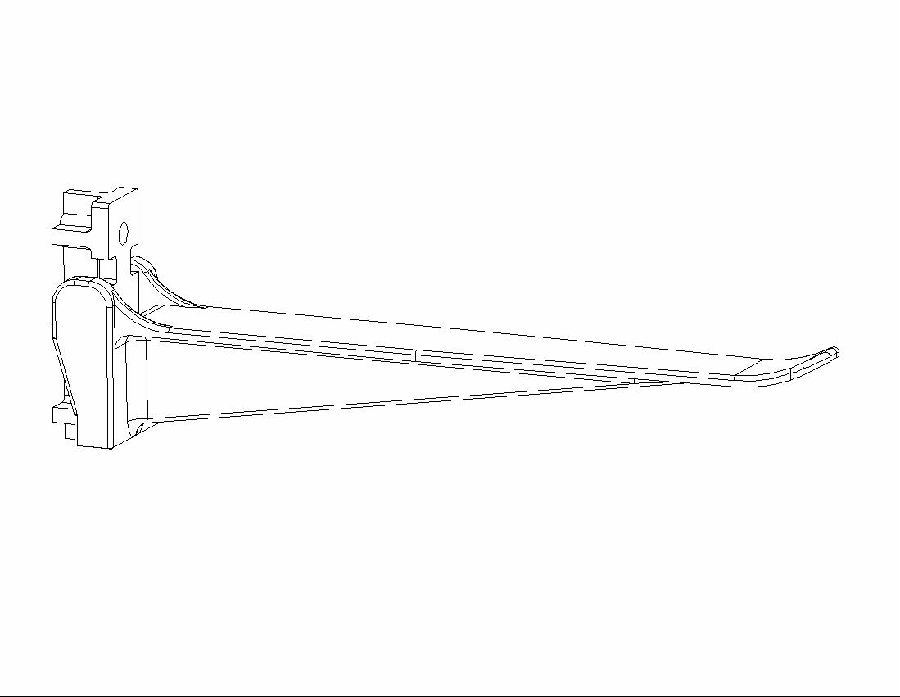

总体结构

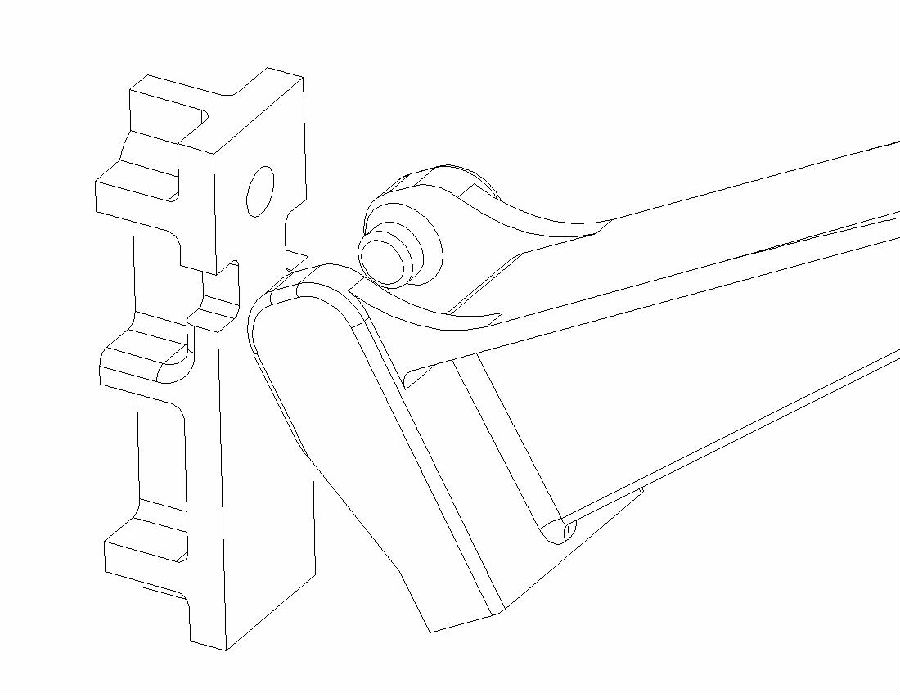

后视                         分体

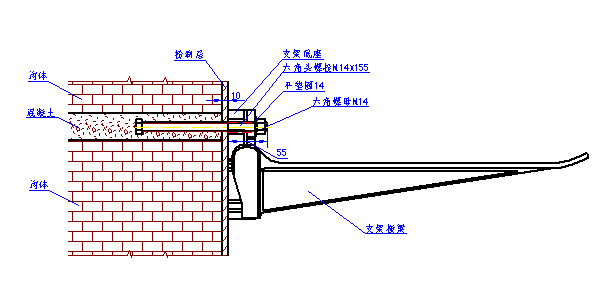

与沟体联结示意

此分体结构即确保了强度又有如下优点:

1)安装方便;安装时可先安底座,等电缆拖放完毕后再安装横梁,十分简便。

2)可以避免在拖拉电缆时以支架造成的破坏。

结论

我们严格的做了测试,发现复合材料电缆支架能满足以下技术要求:

序号

项  目

单位

指  标

1

承载重量

kg

240

2

阻燃性能(垂直法)

FV—0级

3

吸水性

g/m2

40

4

耐酸碱后承载重量

kg

220

5

落锤冲击试验

9/10通过

6

耐腐蚀性能

g/m2

≤1.5

由此可见,,复合材料电缆支架不仅能满足支架的使用要求,而且耐腐蚀、维修费用低、使用寿命长、安全美观,用其替代传统的角钢支架是完全可行的。
