玻璃钢电缆槽

首页>公司产品 > 玻璃钢拉挤型材

玻璃钢电缆槽

是使电线、电缆、管缆敷设达到标准化、系列化、通用化水平的必要工程结构它比钢制汇线桥架的任何一种表面处理,都具有耐腐蚀、绝缘性能高,使用寿命长的优点。...

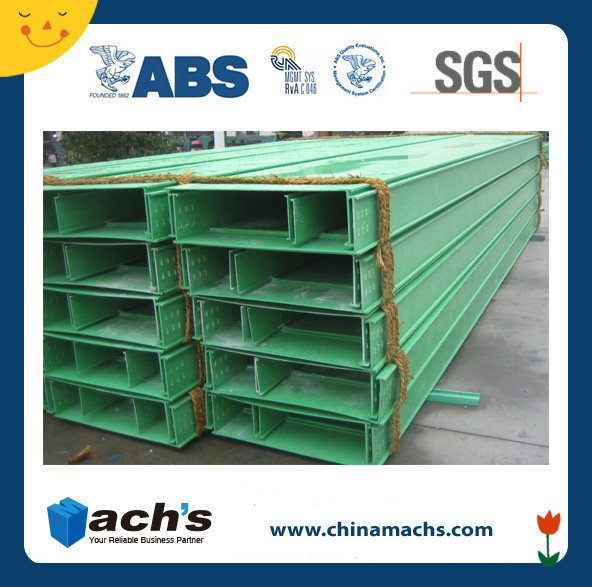

玻璃钢电缆槽是使电线、电缆、管缆敷设达到标准化、系列化、通用化水平的必要工程结构,南通汇泽新材料在总结了钢制桥架多年的使用情况后,自行研制开发了具有高阻燃、重防腐、机械强度高等特定性能的 SMC 聚脂模压原料,通过机械化模压和拉挤一次成型的玻璃钢电缆槽。它比钢制汇线桥架的任何一种表面处理,都具有耐腐蚀、绝缘性能高,使用寿命长的优点。

槽式、托盘式、梯级式电缆桥架主要以下几种规格:

BYQ-DC-1A 型大跨距槽式桥架

BYQ-DP-1A 型大跨距托盘式桥架

BYQ-DT-1A 型大跨距梯级式桥架

BYQ-C-1A 型槽式桥架



BYQ-P-1A 型托盘式桥架



BYQ-T-1A 型梯级式桥架



同时,公司针对以上规格桥架研发生产出各式配件:终端封头、水平弯通、水平三通、上垂直三通、下垂直三通、上边垂直三通、下边垂直三通、上角垂直三通,下角垂直三通、水平四通、上垂直四通、垂直上弯通、垂直下弯通、90°垂直上弯通、90℃垂直下弯通、135°垂直上弯通、135°垂直下弯通、垂直左上/左下弯通、转动弯通、调宽片、直接片、弯接片、调角片、固定压板、隔板、管接头、直通护罩、弯通护罩、三通护罩、四通护罩、垂直上弯通护罩、垂直下弯通护罩、各类固定件、支架、底座等等。

如需以上产品详细规格图请联系我公司人员.

安装与维护:

1. 桥架高度为50、100时每端各6只连接孔,高度为150、200时每端各12只连接孔。

2. 支撑间距:支撑间距应小于等于载荷曲线允许载荷和支撑跨距。

3. 桥架宽度:选择电缆桥架的宽度时,应留有一定的备用空位,以便为今后增添电缆用。

4. 隔开敷设:当电力电缆和控制电缆较少时,可以在同一电缆桥架安装,但中间须用电力电缆和控制电缆隔开铺设。

5. 电缆固定:汇线桥架水平敷设时,桥架之间的连接应尽量设置在跨距1/4处,水平走向的电缆每隔2米左右固定一下,垂直走向的电缆每隔1.5米左右固定一下。
